Bo mạch 16 ngõ vào/ra

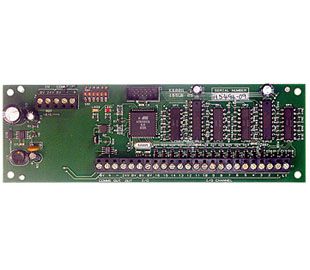

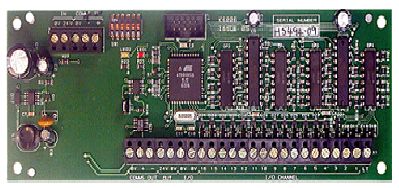

Board FN-4127-IO được thiết kế nhằm mục đích mở rộng thêm các ngõ vào/ra kết nối đến các hệ thống khác. Với các ưu điểm kết nối tập trung, có thể cung cấp vào hoặc ra linh hoạt, kịch bản chạy được lập trình theo “Cause & Effect” đa dạng. Board FN-4127-IO có thể gắn trực tiếp vào tủ FireNET mà không cần thêm bất cứ phụ kiện hay board hỗ trợ nào.

 Các tính năng tiêu chuẩn:

+ 16 kênh vào/ ra.

+ Gắn vào đường truyền phụ của cổng FireNet RS-485

+ Gắn được tối đa 32 board cho mỗi tủ (Tổng cộng lên đến 512 kênh I/O).

+ Mỗi kênh có thể lập trình là ngõ vào hay ra hoàn toàn độc lập nhau, kịch bản chạy đa dạng. được lập trình theo “Cause & Effect”

+ Ngõ vào là dạng opto – không giám sát – rút dòng dùng để giám sát các tiếp điểm khô

+ Ngõ ra là dạng transistor – điện áp, cho phép cấp dòng tối đa 100mA/ 1 ngõ và 500mA cho toàn board mạch.

+ Có thể gắn bên trong tủ hoặc gắn ngoài tủ với khoảng cách tối đa 4000feet (1219m) với điều kiện dây xoắn đôi bọc giáp, chống nhiễu (Dây truyền RS-485)

+ Kết nối đơn giản chỉ 4 dây giữa board và tủ trung tâm gồm 2 dây nguồn và 2 dây tín hiệu

+ Có 2 led báo trạng thái truyền nhận tín hiệu.

+ Sử dụng như mạch phụ, không thể dùng thay thế mạch chính để kéo còi, chuông, các thiết bị cảnh báo.

Thiết bị tương thích: FN-2127/FN-2127N/FN-4127/FN-4127N, FN-6127/FN-8127, FNP-1127/FNP-1127E, FN-LCD-N
